Бутылочные гидравлические домкраты — это компактные и простые в использовании инструменты для подъема тяжелых грузов. Благодаря своему небольшому размеру эти домкраты прекрасно помещаются на полке в гараже или в багажнике автомобиля, что делает их универсальными и легкодоступными. Несмотря на небольшой размер, бутылочные гидравлические домкраты могут поднимать грузы от 2 до 30 тонн, а промышленные бутылочные домкраты — до 100 тонн. В этой статье основное внимание уделяется тому, как компоненты гидравлического бутылочного домкрата и работа делают его пригодным для различных применений. Однако для более широкого понимания гидравлических домкратов прочитайте нашу обзорную статью о гидравлических домкратах.

Рисунок 1. Гидравлический бутылочный домкрат

Конструкция гидравлического бутылочного домкрата

Гидравлический бутылочный домкрат состоит из нескольких частей, которые работают вместе для подъема тяжелых грузов.

• Подушка подшипника: подушка подшипника (рис. 2, обозначенная буквой А) соприкасается с точкой подъема (например, точками подъема на транспортном средстве).
• Удлинительный винт: Удлинительный винт (рис. 2, помечен B) регулируется для увеличения высоты подъема.
• Гидравлический домкрат: Гидравлический цилиндр (рис. 2, обозначенный буквой C) поднимается из корпуса бутылочного домкрата во время работы.
• Пробка заливного отверстия: Пробка заливного отверстия (рис. 2, обозначенная буквой D) является съемной и позволяет заливать гидравлическое масло.
• Ручка: Ручка (на рис. 2 обозначена буквой E) состоит из двух частей. Короткие ручки лучше работают в ограниченном пространстве, тогда как более длинные ручки обеспечивают больший рычаг.
• Выпускной клапан: Выпускной клапан (рис. 2, обозначенный F) закрывается для подъема и открывается для опускания.
• Гнездо: Движение гнезда вверх и вниз (рис. 2 обозначено G) приводит в действие поршень насоса.
• Узел поршня: Узел поршня (рис. 2, обозначен H) перемещает гидравлическую жидкость из резервуара в гидроцилиндр.

Примечание. Не все бутылочные гидравлические домкраты имеют перепускной клапан. Этот клапан сбрасывает давление в системе, если домкрат перегружен. В этот момент поршень бутылочного домкрата больше не будет подниматься.

Рисунок 2. Компоненты гидравлического домкрата: подушка подшипника (A), удлинительный винт (B), гидроцилиндр (C), заливная пробка (не видна) (D), рукоятка (E), выпускной клапан (F), гнездо ( G) и узел поршня (H).

Точная минимальная (полностью опущенная) и максимальная (полностью поднятая) высота гидравлического бутылочного домкрата зависит от производителя и грузоподъемности. Как правило, чем выше грузоподъемность, тем выше бутылочный домкрат.

Например, двухтонный гидравлический бутылочный домкрат может иметь следующие характеристики:

• Минимальная высота: 148 мм
• Высота подъема: 80 мм
• Регулируемая высота: 50 мм
• Максимальная высота: 278 мм

Принцип работы гидравлического бутылочного домкрата

Гидравлический домкрат работает по закону Паскаля. По закону Паскаля давление равно отношению силы к площади. В бутылочном домкрате перемещение масла из одного цилиндра в больший увеличивает усилие. Вот как пользователь применяет относительно небольшое усилие, чтобы поднять что-то тяжелое с помощью домкрата для бутылок.

Когда ручка бутылочного домкрата (рис. 3, обозначена буквой E) поднимается вверх (рис. 3, центр), поршень насоса (рис. 3, обозначен буквой F) перекачивает жидкость под низким давлением (рисунок 3, обозначен буквой D) из резервуара (рисунок 3, обозначение C). Обратный клапан резервуара (рис. 3, обозначенный буквой G вверху) открывается, а обратный клапан гидроцилиндра (рисунок 3, обозначенный буквой G внизу) закрывается. Это предотвращает протекание жидкости под высоким давлением (рис. 3, обозначено буквой А) из поршневого цилиндра поршня (рисунок 3, обозначено буквой А) к насосному цилиндру.

Когда рукоятка перемещается вниз (рис. 3 справа), обратный клапан резервуара закрывается, а обратный клапан гидроцилиндра открывается. Это регулирует поток масла от насосного поршня к гидроцилиндру, а не обратно в масляный резервуар. Так как площадь поршневого цилиндра больше, чем площадь насосного цилиндра, сила увеличивается.

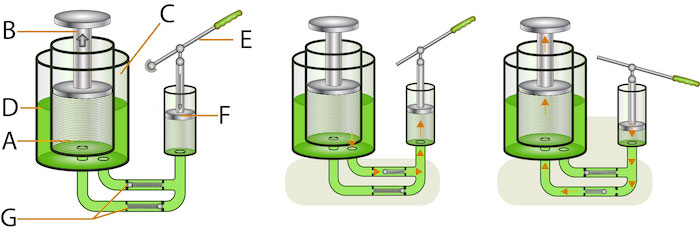

Рисунок 3: Принцип работы гидравлического бутылочного домкрата. Компоненты (слева): жидкость высокого давления (A), поршень поршня (B), масляный резервуар (C), жидкость низкого давления (D), рукоятка (E), насосный поршень (F), обратные клапаны (G). Поднятие рукоятки (в центре) всасывает жидкость под низким давлением из резервуара, а нажатие на рукоятку вниз (справа) толкает масло к цилиндру поршня.

Как пользоваться бутылочным домкратом

Прежде чем использовать гидравлический домкрат для бутылок, убедитесь, что в наличии имеются соответствующие опоры домкрата и что поднимаемый предмет находится на ровной поверхности. При подъеме автомобиля заранее определите точки подъема, прочитав руководство по эксплуатации автомобиля.

Перед поднятие груза:

• Поместите гидравлический домкрат под точку подъема.
• Отрегулируйте удлинительный винт так, чтобы подушка подшипника находилась очень близко к точке подъема.
• Убедитесь, что выпускной клапан закрыт.
• Используйте ручку, чтобы накачать домкрат и поднять гидроцилиндр. Поднимите на нужную высоту.
• Установите подставку рядом с гидравлическим домкратом.
• Откройте выпускной клапан, чтобы опустить груз на опору домкрата и убрать домкрат с рабочего места.

После выполнения необходимых работ:

• Закройте выпускной клапан.
• Поднимите гидроцилиндр, чтобы снять нагрузку со стойки домкрата.
• Снимите подставку домкрата.
• Медленно откройте выпускной клапан, чтобы медленно опускать груз до тех пор, пока он не снимется с гидравлического домкрата.

Стандарты гидравлических бутылочных домкратов

В стандарте ISO 11530 подробно описаны требования к конструкции и безопасности гидравлических домкратов, которые поднимают автомобили весом более 3,5 тонн. Гидравлические домкраты, соответствующие этому стандарту, также применимы для небольших транспортных средств, которые имеют специальную конструкцию точки подъема для этих домкратов. Соответствие этому стандарту означает, что гидравлические домкраты работают эффективно и имеют меньшую вероятность отказа.

Применение гидравлического бутылочного домкрата

Хотя бутылочный гидравлический домкрат часто можно найти в автомастерской, эти домкраты используются и в других отраслях:

• Строительство: бутылочные домкраты могут поднимать тяжелые грузы, такие как стальные балки или целые конструкции.
• Железная дорога: гидравлические бутылочные домкраты могут поднимать или опускать рельсы для размещения.
• Добыча полезных ископаемых: бутылочные домкраты обеспечивают безопасный способ подъема и перемещения тяжелых камней.
• Сельское хозяйство: гидравлические бутылочные домкраты могут поднимать тяжелые прицепы и тракторы на необходимую для работы высоту.
